一体化预制泵站荷载及稳定分析
1 用于一体化泵站稳定分析的荷载应包括:自重、静水压力、扬压力、土压力、泥沙压力、波浪压力、地震作用及其它荷载等。其计算应遵守下列规定:
1 预制一体化泵站自重包括泵站结构自重、填料重量和永久设备重量;
2 静水压力应根据各种运行水位计算。对于多泥沙河流,应计及含沙量对水的重度的影响;
3 扬压力应包括浮托力和渗透压力。渗透压力应根据地基类别,各种运行情况下的水位组合条件,泵站基础底部防渗、排水设施的布置情况等因素计算确定。对于土基,宜采用改进阻力系数法计算;对岩基,宜采用直线分布法计算;
4 土压力应根据地基条件、回填土性质、挡土高度、填土内的地下水位、泵站结构可能产生的变形情况等因素,按主动土压力或静止土压力计算。计算时应计及填土顶面坡角及超载作用;
5 淤沙压力应根据泵站位置、泥沙可能淤积的情况计算确定;
6 风压力应根据当地气象台站提供的风向、风速和泵站受风面积等计算确定。计算风压力时应考虑泵站周围地形、地貌及附近建筑物的影响;
7 其他荷载可根据工程实际情况确定。

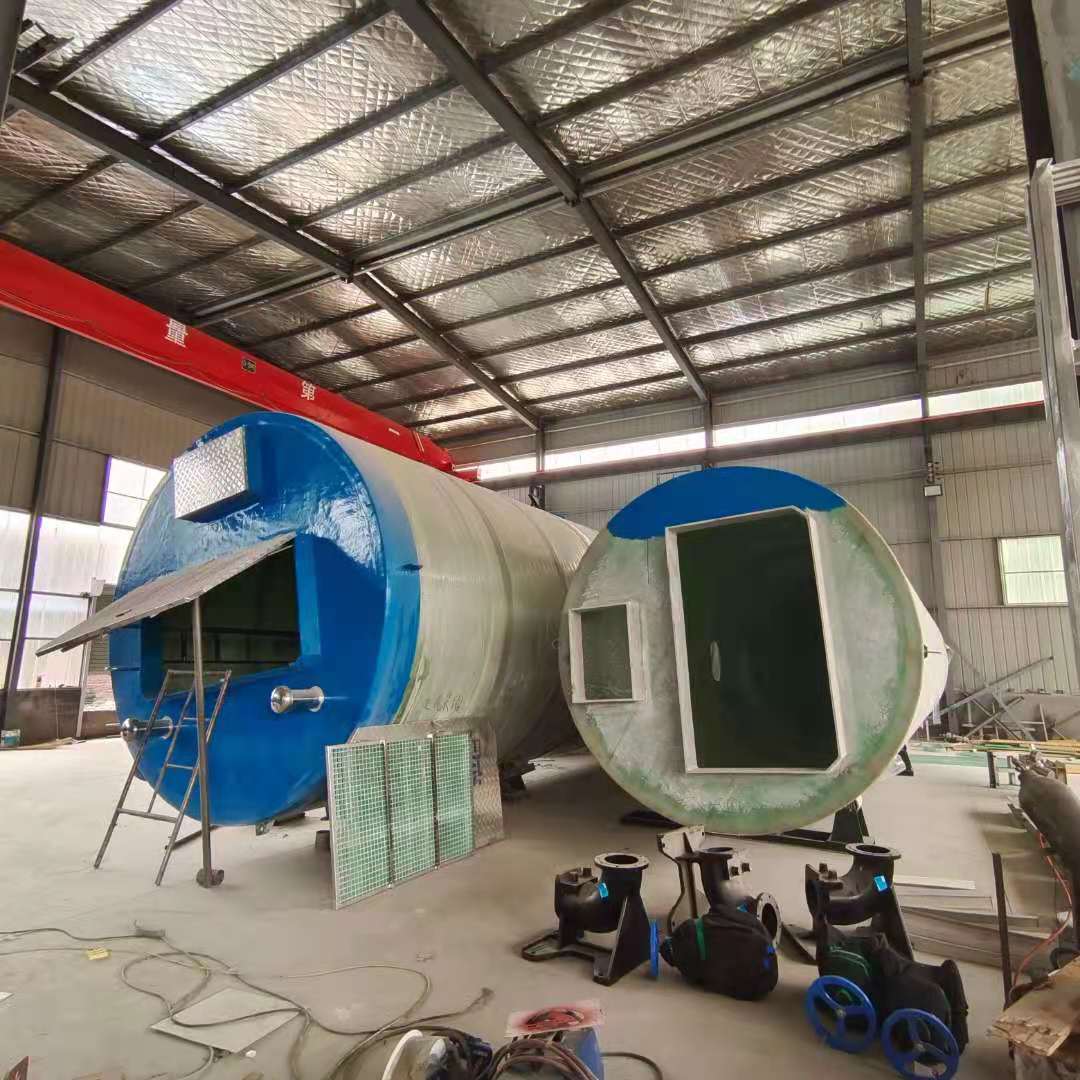

![一体化预制泵站安装稳定分析数据插图 一体化预制泵站](http://www.sdwfld.com.cn/wp-content/uploads/2022/03/7aa4800bf17db6419e7591adb6abfdb-1.jpg)
2 一体化预制泵站可能同时受各种荷载进行组合作用。用于泵站稳定分析的荷载组合应按下表的规定,必要时还应考虑其它可能的不利组合。
荷载组合表
荷载组合
|
计算情况
|
荷载
|
|||||||
自重
|
静水
压力
|
扬压力
|
土压力
|
泥沙
压力 |
波浪
压力 |
地震
作用 |
其它
荷载 |
||
基本组合
|
完建情况
|
√
|
–
|
–
|
√
|
–
|
–
|
–
|
√
|
设计运用情况
|
√
|
√
|
√
|
√
|
√
|
√
|
–
|
√
|
|
特殊组合
|
施工情况
|
√
|
–
|
–
|
√
|
–
|
–
|
–
|
√
|
检验情况
|
√
|
√
|
√
|
√
|
√
|
√
|
–
|
√
|
|
核算运用情况
|
√
|
√
|
√
|
√
|
√
|
√
|
–
|
–
|
|
地震情况
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
–
|
3 各种荷载组合情况下的泵站基础底面应力应不大于泵站地基承载力。
土基上泵站基础底面应力不均匀系数的计算值不应大于本规程附录A表A.0.1规定的值。
岩基上泵站基础底面应力不均匀系数可不控制,但在非地震情况下基础底面边沿的Z小应力应不小于零,在地震情况下基础底面边沿的Z小应力应不小于-100kPa。
